Für die Verbindung zwischen Bediengerät und Endpunkt (z. B. einer SPS-Steuerung) bietet Unified-E zwei Kommunikationsarten: Direkte Kommunikation und Gateway-Kommunikation.
Bei der direkten Kommunikation greift das Bediengerät ohne Zwischeninstanz direkt auf den Endpunkt zu – ein HMI-Server oder Webserver ist hierfür nicht erforderlich. Bei der Gateway-Kommunikation erfolgt der Zugriff auf den Endpunkt immer über einen HMI-Server. Dieser ermöglicht nicht nur den Fernzugriff über das Internet, sondern auch das Versenden von Alarmbenachrichtigungen an Smartphones.

Direkte Kommuni­kation - ohne Server

Bei der direkten Kommunikation ist das Bediengerät im selben Netzwerk wie die Steuerung. Die für die Visualisierung notwendigen Daten werden direkt von der Steuerung mit Hilfe der Kommunikationstreiber zum Bediengerät übertragen. Eine zusätzliche Software, ein Webserver oder HMI-Server sind daher nicht erforderlich.
Da keine Online-Dienste genutzt werden, ist lediglich eine Direkt-Lizenz zum Festpreis pro Bediengerät erforderlich.

Anwendungs­fälle

  • Lokale Maschinenbedienung: Der Klassiker – das Bediengerät befindet sich in unmittelbarer Nähe zur Maschine oder Anlage und befindet sich im selben Netzwerk wie die verbundenen SPS-Steuerungen.
  • HMI-App für Android & iPhone: Die Maschinenbedienung erfolgt im lokalen Netzwerk oder VPN. Das Smartphone kommuniziert dabei direkt mit einer oder mehreren SPS-Steuerungen.

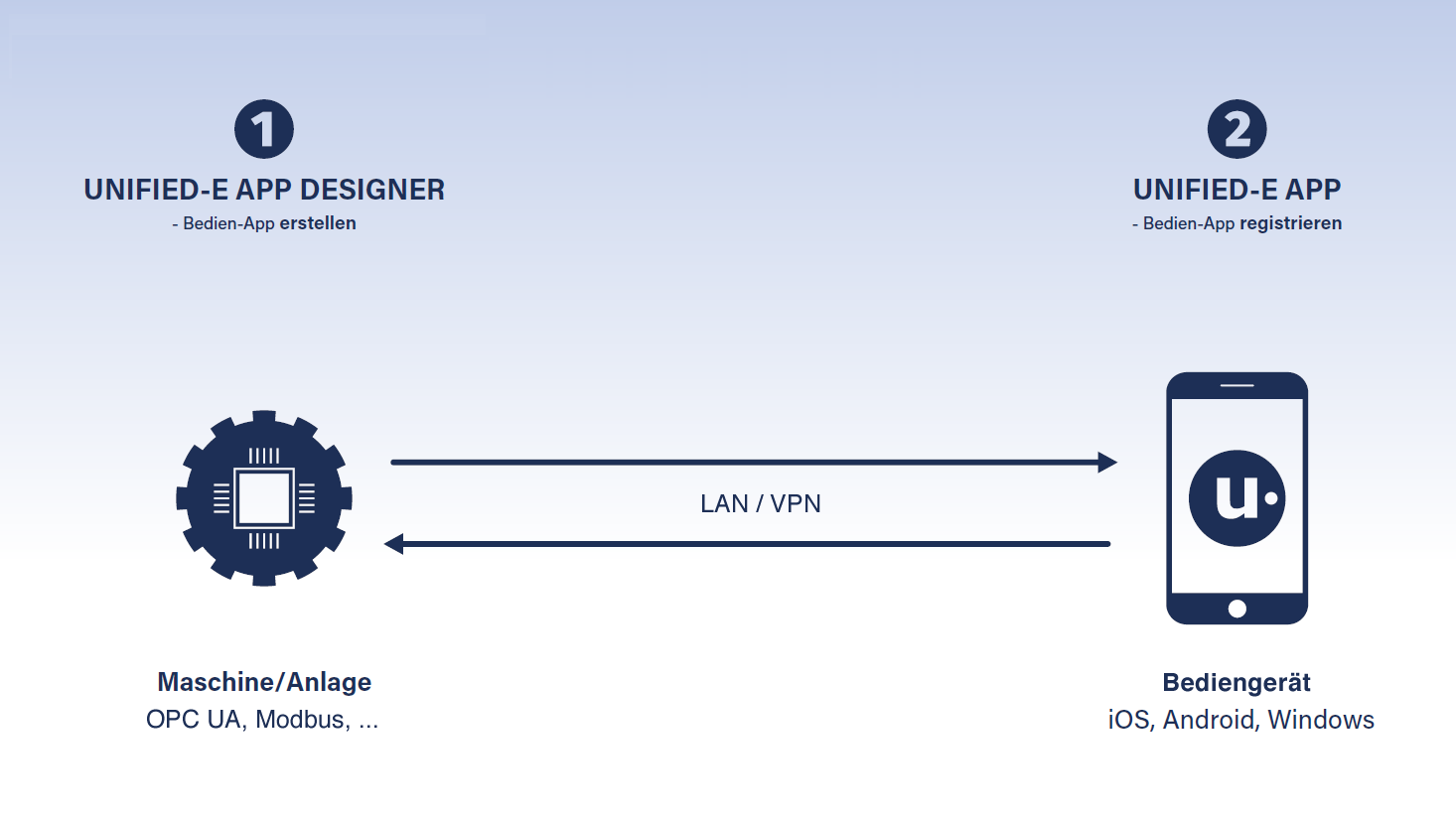

Direkte Kommunikation
Für die direkte Kommunikation sind lediglich die Programme Unified-E App Designer und Unified-E Client erforderlich

Bedienung einrichten

Bis zur Inbetriebnahme der HMI-Visualisierung am Bediengerät sind hier nur zwei Schritte erforderlich:

  1. Erstellung der Bedien-App (HMI-Visualisierung) im Unified‑E App Designer. Per Klick auf 'Veröffentlichen' wird eine App-Paketdatei generiert.
  2. Am Bediengerät wird mit der Unified‑E Client einmalig die App-Paketdatei registriert - die Visualisierung ist sofort einsatzbereit.

Gateway-Kommuni­kation - mit HMI-Server

Bei der Gateway-Kommunikation übernimmt der Unified‑E App Manager als HMI-Server die zentrale Rolle bei Lese-/Schreibzugriffen zwischen Bediengeräten und Endpunkten (z. B. SPS-Steuerungen). Er läuft als Windows-Dienst im Hintergrund und nimmt Anfragen aus dem lokalen Netzwerk oder über das Internet entgegen.
Der Unified-E App Manager fungiert dabei als Gateway, verschlüsselt die Kommunikation zu den Bediengeräten und leitet Lese- und Schreibzugriffe an die entsprechenden Endpunkte weiter. Zusätzlich übernimmt er die zentrale Datenhaltung – etwa für Alarmmeldungen, Aufzeichnungen oder Rezepturen.

Anwendungs­fälle

  • Anlagenbedienung – wenn mehrere Bedienstationen gleichzeitig auf eine Anlage zugreifen sollen. Mit zentraler Datenhaltung für Meldearchive und Rezepturdatensätze.
  • Remote-Überwachung via Smartphone – ermöglicht die Bedienung und Überwachung der Anlage über das Internet. Alarmmeldungen werden als Push-Benachrichtigungen direkt an das Smartphone gesendet.
  • Maschinenbedienung – wenn eine unterbrechungsfreie CSV- oder Alarmaufzeichnung auch bei ausgeschaltetem HMI-Bediengerät erforderlich ist.

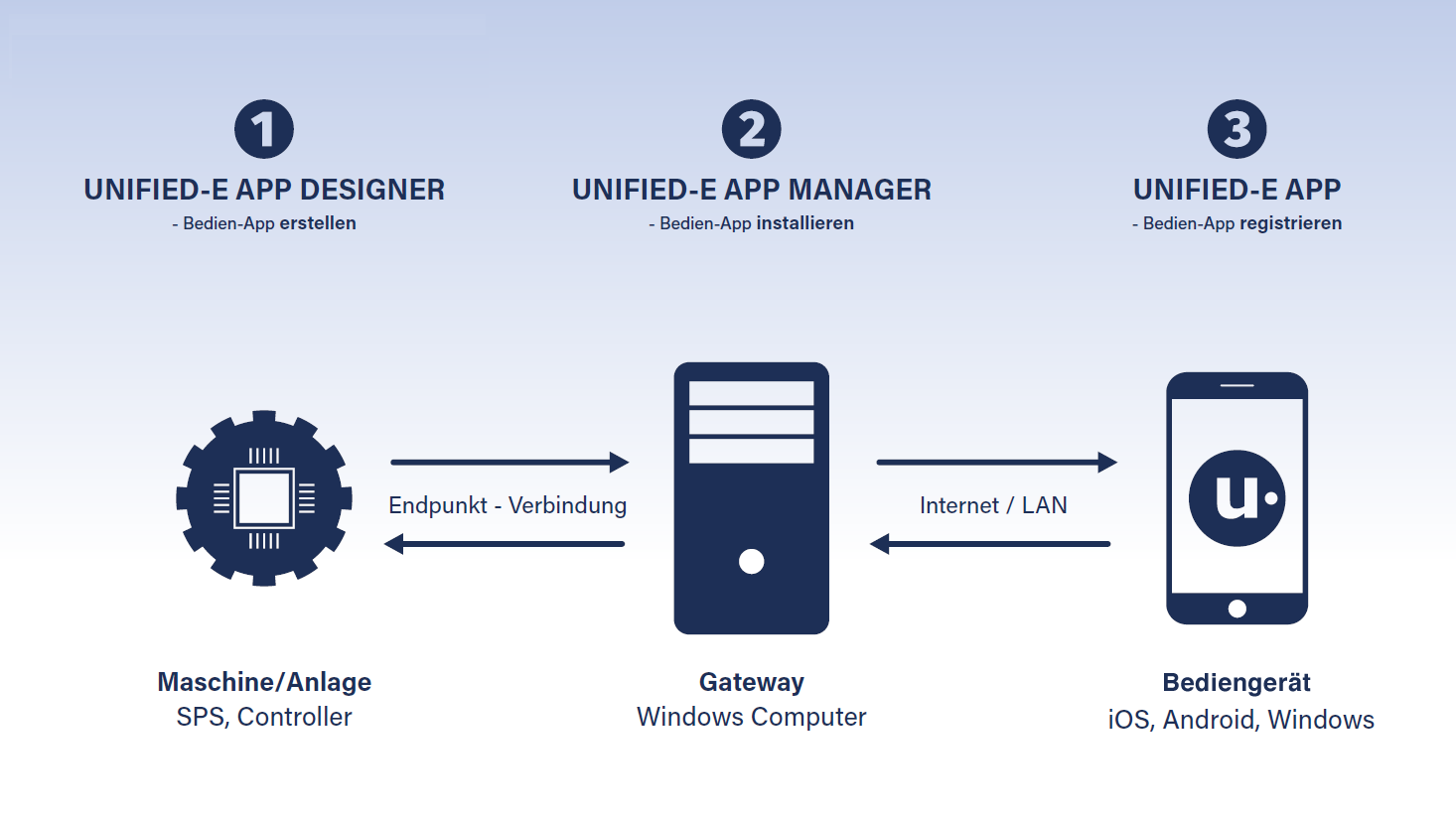

Gateway-Kommunikation
Bei der Gateway-Kommunikation läuft die Kommunikation zwischen Bediengerät und SPS bzw. Endpunkt über einen HMI-Server

Folgende Varianten der Gateway-Kommunikation sind zwischen Gateway und Bediengerät möglich:

Internet Firewall-freundlich

Das Smartphone kommuniziert mit dem Gateway indirekt mit Hilfe eines Relay-Messaging Dienstes via Internet. Vorteil: Der Gateway muss keine eingehenden HTTPS Verbindungsanfragen akzeptieren, zusätzliche Konfigurationen am Router oder der Firewall sind daher nicht notwendig.

Internet direkt

Das Smartphone kommuniziert direkt mit dem Gateway, welcher sowohl am Internet als auch im lokalen (Produktions-)Netz angebunden ist. Diese Kommunikationsart erfordert das Einrichten von Port-Weiterleitungen beim Router oder der Firewall.

Lokales Netz (Offline)

Bei dieser Kommunikationsart wird davon ausgegangen, dass der Gateway-PC nicht mit dem Internet verbunden ist. Es gibt daher einige Einschränkungen: Lokale Push-Nachrichten werden nur auf Android-Geräten unterstützt und die Lizenzierung erfolgt mit einem Offline-Lizenzschlüssel.

Bedienung einrichten

Bis zur Inbetriebnahme der HMI-Visualisierung am Bediengerät sind bei der Gateway-Kommunikation via Unified-E App Manager drei Schritte erforderlich:

  1. Erstellung der Bedien-App (HMI-Visualisierung) im Unified‑E App Designer. Per Klick auf 'Veröffentlichen' wird eine App-Paketdatei generiert.
  2. Die App-Paketdatei wird im Unified‑E App Manager installiert.
  3. Das Bediengerät registriert sich einmalig über den Unified‑E Client beim Unified‑E App Manager für die gewünschte Bedien-App – die Visualisierung ist sofort einsatzbereit.
