So arbeiten die Anwendungen zusammen

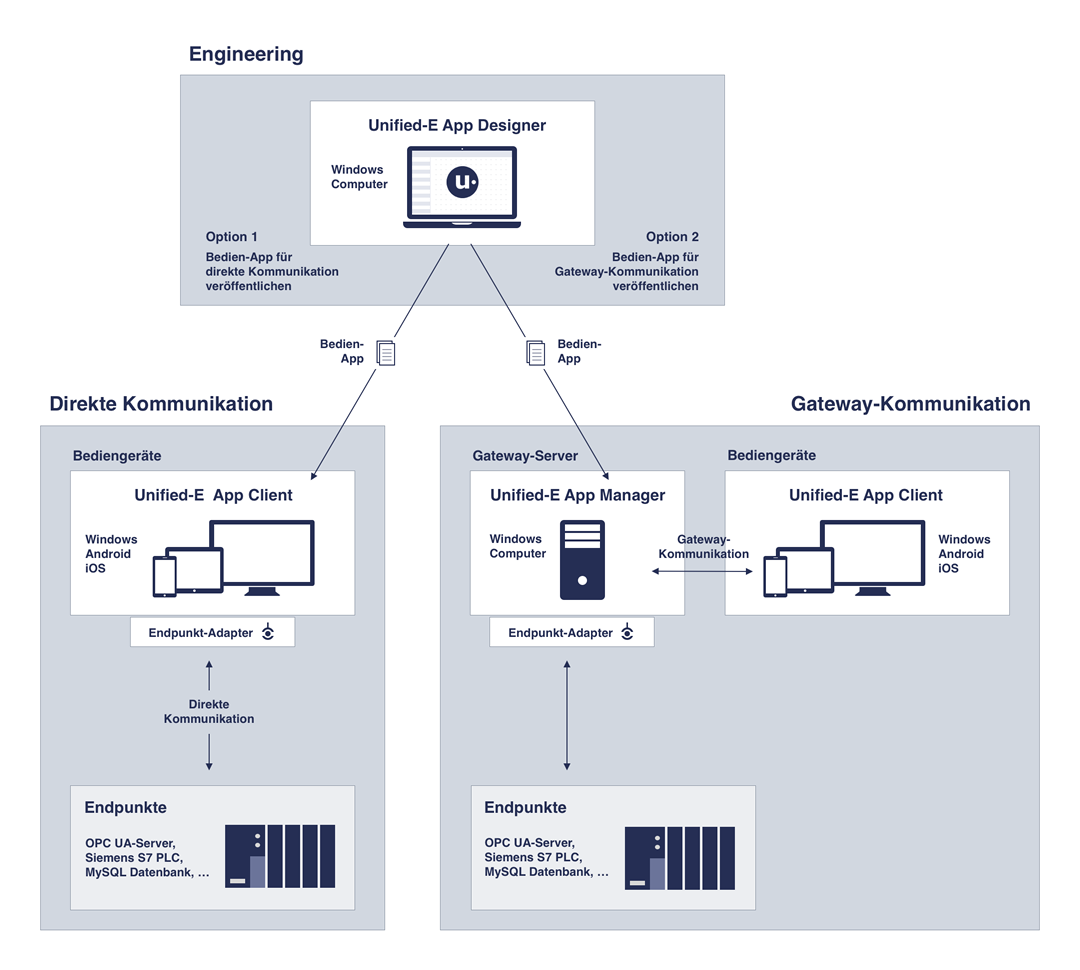

Im folgenden Diagramm wird verdeutlicht, wie die Unified-E Anwendungen miteinander agieren und welche Aufgabe diese haben. Der Unified-E App Manager ist nur dann notwendig, wenn eine Server-Lösung bevorzugt wird.
Je nach Anforderung entscheiden Sie, welche Anwendungen Sie benötigen
Kommunikationsarten
Bei der direkten Kommunikation befinden sich die Bediengeräte und SPS-Steuerungen bzw. Endpunkte im selben Netzwerk. Die Visualisierungsdaten werden direkt zwischen Bediengerät und Steuerung ausgetauscht, ohne zusätzliche Software oder Gateways. Die HMI Bedien-App wird mit dem "Unified-E App Designer" erstellt und auf dem Bediengerät mit Hilfe der "Unified-E Client" Anwendung installiert.
Bei der Gateway-Kommunikation übernimmt ein Windows-Computer mit dem "Unified-E App Manager" sowohl Server- und Gateway-Funktion. Daten wie Rezepturen oder Alarmmeldungen werden hier zentral gespeichert, Anfragen der Bediengeräte vom Unified-E App Manager verschlüsselt entgegengenommen und an die Endpunkte weitergeleitet.
Die Anwendungen enthalten bereits integrierte Kommunikationstreiber (Endpunkt-Adapter) für die gängigen Protokolle zur Anbindung von Endpunkten und SPS-Steuerungen.
