Anlagenbedienung mit optimierter Client/Server Architektur
Grössere Anlagen werden typischerweise mit mehreren Bedienstationen bedient, dies erfordert eine Client-Server-Architektur.
Ihre Anlage hat nur eine Bedienstation? Dann könnte die Maschinenbedienung mit HMI die passende Lösung sein.
Der Unified-E App Manager ist das zentrale Steuerungsmodul für eine effiziente HMI-Server-Architektur. Er ermöglicht eine schnelle, stabile und synchrone Anlagenbedienung, indem er als Gateway zwischen HMI-Clients und Steuerungssystemen wie SPS-Steuerungen fungiert. Bei der Gateway-Kommunikation greifen alle Bediengeräte mit dem Unified-E Client auf den Unified-E App Manager zu und haben so die gleiche Datenbasis.
Der Unified-E App Manager wird auf einem Windows-Computer installiert und verwandelt diesen in einen Gateway-PC bzw. Server für HMI-Clients. Statt direkt auf SPS-Steuerungen oder Datenbanken zuzugreifen, kommunizieren die einzelnen HMI-Clients ausschließlich mit dem Unified-E App Manager über eine sichere HTTPS-Verbindung.
Maschinendaten wie Meldungen, Diagramme oder CSV-Protokolle werden vom Unified-E App Manager auf dem Gateway-PC erfasst und verarbeitet - unabhängig von den gerade eingeschalteten oder verbundenen Bedienstationen.
Eine Anlagenbedienung mit mehreren Bedienstationen ist mit dem Unified-E App Manager einfach realisierbar.
HMI-Clients für die Betriebssysteme Windows, Android und iOS
Unified-E unterstützt HMI-Geräte bzw. Bedienstationen mit den Betriebssystemen Windows, Android und iOS. Damit haben Sie die volle Flexibilität bei der Auswahl Ihrer Bediengeräte - stationäre Windows Panel-PCs, Android-Panels, rugged Tablets oder auch das Smartphone als Remote-HMI sind möglich. So können mehrere Benutzer gleichzeitig auf die Anlage zugreifen und überwachen oder bedienen.
Kontaktieren Sie uns für Empfehlungen zu geeigneten Hardware-Lieferanten.

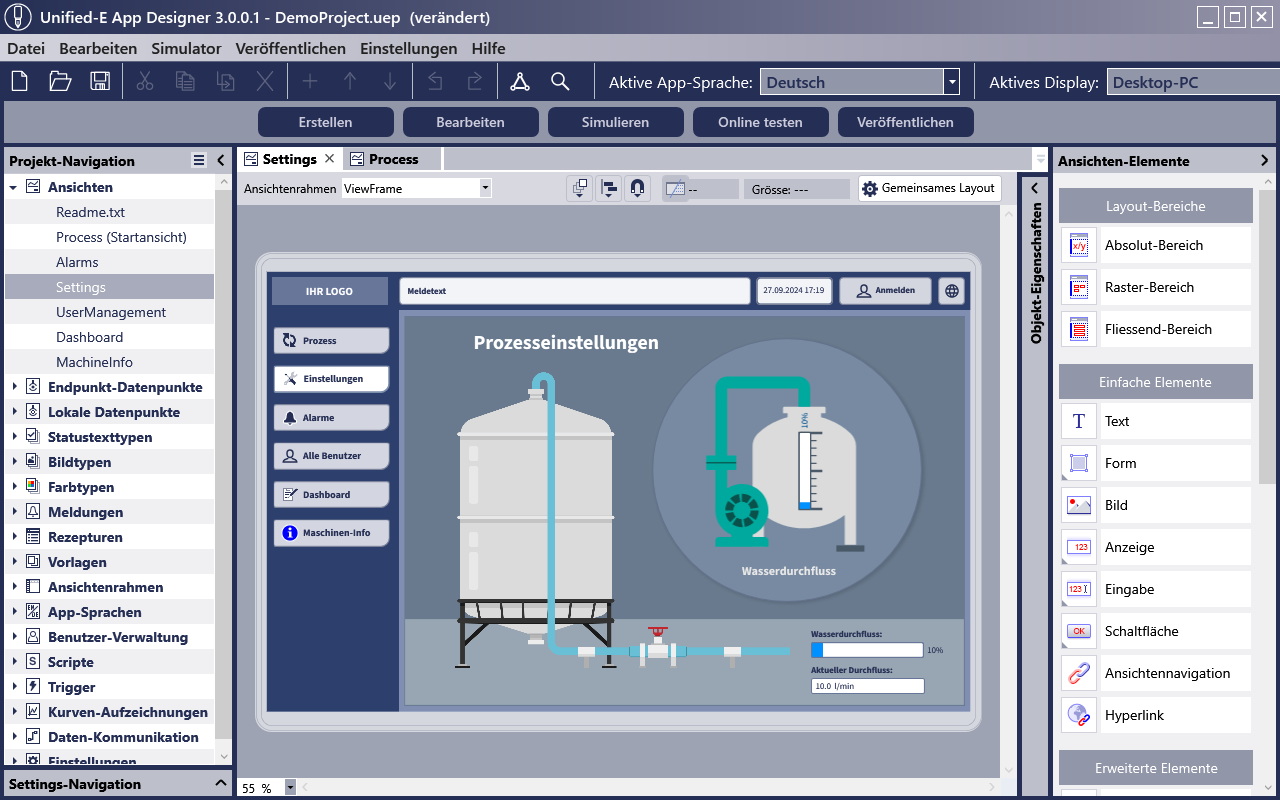

Einfache HMI-Erstellung mit dem Unified-E App Designer
Die gesamte Anlagenvisualisierung mit Anlagenbildern oder Alarmtabellen wird im HMI-Editor Unified-E App Designer erstellt – beim Einsatz unterschiedlicher Display-Grössen ist keine doppelte Konfiguration erforderlich!
Hat man seine Anlagenbedienung konfiguriert, ist diese auf dem Unified-E App Manager als Bedien-App zu installieren. Die HMI-Clients registrieren sich einmalig für diese Bedien-App am App-Manager.
Sollen Änderungen im HMI-Editor erneut auf die HMI-Clients bzw. Bediengeräte verteilt werden, ist dies denkbar einfach: Es muss lediglich die Bedien-App im App-Manager aktualisiert werden, die Bediengeräte werden damit automatisch beim nächsten Zugriff auf den App-Manager aktualisiert.
Integrierte Kommunikationstreiber für SPS-Steuerungen und IT-Endpunkte
Bei der Gateway-Kommuniktaion über den HMI-Server werden alle angebotenen Kommunikationstreiber von Unified-E unterstützt. Diese müssen nicht zusätzlich erworben oder heruntergeladen werden sondern sind bereits in den Programmen integriert.
Die wichtigsten Protokoll-Anbindungen:
- OPC UA: Ermöglicht eine einfache Anbindung an viele Steuerungen, darunter B&R-, WAGO- oder Codesys-basierte Steuerungen.
- Modbus: Unterstützt zahlreiche Endpunkte in der industriellen Automatisierung.
- Siemens: Kompatibel mit allen gängigen S7-Steuerungen, einschließlich S7-200 Smart und Logo-Steuerung.
- Allen Bradley: Via Ethernet/IP werden Micro800-, CompactLogix- und ControlLogix-Steuerungen unterstützt.
- Beckhoff: Twincat 2 und Twincat 3 werden unterstützt.
- SQL: Zugriff auf SQL-Datenbanken – sowohl lesend als auch schreibend.
- JSON / HTTP: Ermöglicht das Auslesen und Beschreiben ausgewählter Datenpunkte (Tags/Variablen) vom Webserver.
Gateway-Lizenzen – passend zu Ihren Anforderungen
Die Konfiguration Ihrer HMI-Visualisierung erfolgt komfortabel über den HMI-Editor Unified-E App Designer, der kostenlos im Download-Bereich verfügbar ist.
Bei der Anlagenbedienung mit dem Unified-E App Manager als HMI-Server stehen Gateway-Lizenzen zur Verfügung. Die Gateway-Lizenz wird im Unified-E App Manager aktiviert, für die Entwicklungsphase kann mit der kostenlosen Entwickler-Lizenz getestet werden.
Abhängig davon, ob zusätzlich zu den lokalen Bediengeräten auch Smartphones für die Remote-Überwachung und Alarmierung via Internet eingesetzt werden sollen, stehen folgende Lizenzen zur Auswahl:
- Basic-Lizenz (Festpreis): Optimal, wenn alle Bediengeräte im lokalen Netzwerk sind – zum Festpreis. Es handelt sich ume eine Hardware-gebundene Lizenz, welche an die Lebensdauer des Gateway-PCs gebunden ist, eine Lizenzübertragung ist in den ersten 10 Jahren 2x möglich. Während der Lizenzlaufzeit erhalten Sie unbegrenzten Update-Support für die HMI-Software.
- Standard-Lizenz (Abo): Optimal, wenn neben den lokalen Bediengeräten auch Smartphones für die Remoteüberwachung via Internet im Einsatz sind – als Lizenz-Abo mit jährlicher Abrechnung.
Detaillierte Informationen zu den Lizenztypen und Preisen finden Sie unter Preise.
Warum Unified-E als HMI-Bediensystem für die Anlagenbedienung?
- Mehrere Bedienstationen – Anlagenbedienung mit mehreren HMI-Geräten parallel ausführen
- Live-Aktualisierung – alle HMI-Clients bleiben in Echtzeit auf dem neuesten Stand
- HMI-Server – mit Unified-E App Manager für zentrale Datenverwaltung
- Mischbetrieb möglich – Kombination aus Windows-HMIs, Android-HMIs oder Smartphone als Remote-HMI
- HMI-Erstellung im Unified-E App Designer – intuitive Konfiguration
Typische Einsatzbereiche
- Verpackungs- und Abfüllanlagen – Steuerung von Füllmengen, Etikettierung & Qualitätskontrolle mit zentraler Rezepturverwaltung
- Wasserwerke & Kläranlagen – Echtzeit-Überwachung kritischer Parameter mit Smartphone HMI-Clients für Techniker
- Pharma- & Chemieproduktion – Rezepturverwaltung & lückenlose Prozessüberwachung mit Zugriff über HMI-Panels und mobile Geräte
- Energieversorgung & Kraftwerke – Leitstand-Überwachung mit Fernzugriff per Smartphone für Wartungstechniker
