HMI-Visualisierung mit dem Unified-E App Designer
Die HMI-App wird im HMI-Editor Unified-E App Designer individuell konfiguriert - die Ansichten können im Fliessend-Layout für kleine Geräte wie Smartphones konfiguriert werden. Wert-Eingaben können am Smartphone mit diversen Elementen wie Eingabefelder, Schaltflächen oder auch durch das Einscannen eines QR-Codes erfolgen. Zum Ausführen der konfigurierten HMI-App auf dem Smartphone einfach den Unified-E Client vom Store installieren und die konfigurierte HMI-App registrieren.

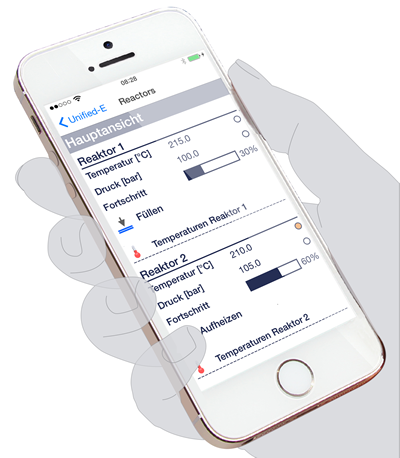

Maschinenbedienung mit einer HMI-App am Smartphone - mit einem Android-HMI oder iPhone-HMI.
Smartphone-HMI für Kalibrierung oder als Lesegerät
Unified-E ist ideal für HMI-Anwendungen wie die Kalibrierung von Maschinen oder die Kommunikation mit Energie-Controllern, bei denen eine schnelle und zuverlässige Verbindung zur SPS im gleichen Netzwerk erforderlich ist. Das Smartphone-HMI kommuniziert hier direkt mit bekannten SPS-Protokollen, so dass kein weiterer Server notwendig ist.
Mehrere HMI Bedien-Apps in der HMI-Client App verwalten
Der Unified-E Client kann mehrere HMI-Apps (HMI-Visualisierungen) registrieren, sodass unterschiedliche Maschinen oder Steuerungen über eine einzige App auf dem Smartphone bedient werden können. Damit könnte ein einziges Smartphone oder Tablet mehrere Bedienstationen unterschiedlicher Maschinen ersetzen!
Integrierte Kommunikationstreiber für SPS-Steuerungen und IT-Endpunkte
Die folgenden Kommunikationstreiber sind bereits in der Unified-E Client App für Android- und iPhone-Geräte integriert:
- OPC UA: Ermöglicht eine einfache Anbindung an viele Steuerungen, darunter B&R-, WAGO- oder Codesys-basierte Steuerungen.
- Modbus: Unterstützt zahlreiche Endpunkte in der industriellen Automatisierung.
- Siemens: Kompatibel mit allen gängigen S7-Steuerungen, einschließlich S7-200 Smart und Logo-Steuerung.
- Allen Bradley: Via Ethernet/IP werden Micro800-, CompactLogix- und ControlLogix-Steuerungen unterstützt.
Festpreis-Lizenz pro Mobilgerät
Die Konfiguration der HMI-App für die Maschinenbedienung mit direkter Kommunikation erfolgt komfortabel über den HMI-Editor Unified-E App Designer, welcher kostenlos im Download-Bereich verfügbar ist.
Die am Smartphone registrierte HMI-App ist für 48 Stunden ohne Lizenz vollständig nutzbar und damit kostenlos für Test- und Entwicklungszwecke nutzbar. Für eine erneute Nutzung muss die HMI-App erneut registriert werden.
Für den laufenden Betrieb ist eine Direkt-Lizenz erforderlich. Diese hardwaregebundene Festpreis-Lizenz ist an das Mobilgerät gekoppelt und bleibt über die gesamte Gerätelebensdauer gültig. Eine einmalige Übertragung auf ein neues Gerät ist möglich; danach ist die Lizenz an dessen Lebensdauer gebunden.
Während der Lizenzlaufzeit erhalten Sie unbegrenzten Update-Support für die HMI-Software. Dadurch profitieren Sie dauerhaft von Verbesserungen und neuen Funktionen, und der Unified-E Client bleibt auch nach einem Betriebssystem-Update funktionsfähig.
Wünschen Sie neben der Maschinenbedienung am Smartphone zusätzlich auch eine Remote-Überwachung via Internet? Dann könnte der von Unfied-E unterstützte Anwendungsfall Remote-Überwachung mit Smartphone für Sie sehr interessant sein!
Warum Unified-E HMI-Software für ein iPhone- oder Android-HMI?
- Direkte SPS-Kommunikation – Modbus, OPC-UA, S7 & Allen-Bradley Steuerungsportokolle werden unterstützt
- Kein Webserver- oder externer-PC erforderlich – einfach & direkt verbunden
- Kalibrierungs- & Energie-Controller-Kommunikation – perfekt integriert
- HMI-Erstellung mit Unified-E-App-Designer – intuitiv & ohne Programmierung
- Mehrere HMI-Visualisierungen – mit dem Unified-E-Client in einem Android- oder iOS-Gerät bedienbar
- Festpreis-Lizenz Hardeware-gebunden – mit unbeschränktem Update-Support
Typische Einsatzbereiche
- Maschinenbau – Vor-Ort Maschinenbedienung – Produktionsmaschinen direkt per Smartphone steuern
- Laborautomatisierung – Mobile Steuerung – Laborgeräte flexibel per Smartphone bedienen & überwachen
- SPS-Steuerung – Anlagen per App bedienen – Direkte SPS-Kommunikation ohne Webserver oder PC
- Wartung & Instandhaltung – Diagnose per Smartphone – Maschinenzustände prüfen & Störungen auslesen
- Kalibrierung – Maschinen & Sensoren justieren – Sollwerte direkt per Smartphone anpassen
- Betriebszustände auslesen – Live-Daten abrufen – Statuswerte & Fehlermeldungen mobil einsehen
