HMI-Visualisierungen für die Maschinensteuerung mit minimalem Aufwand einrichten

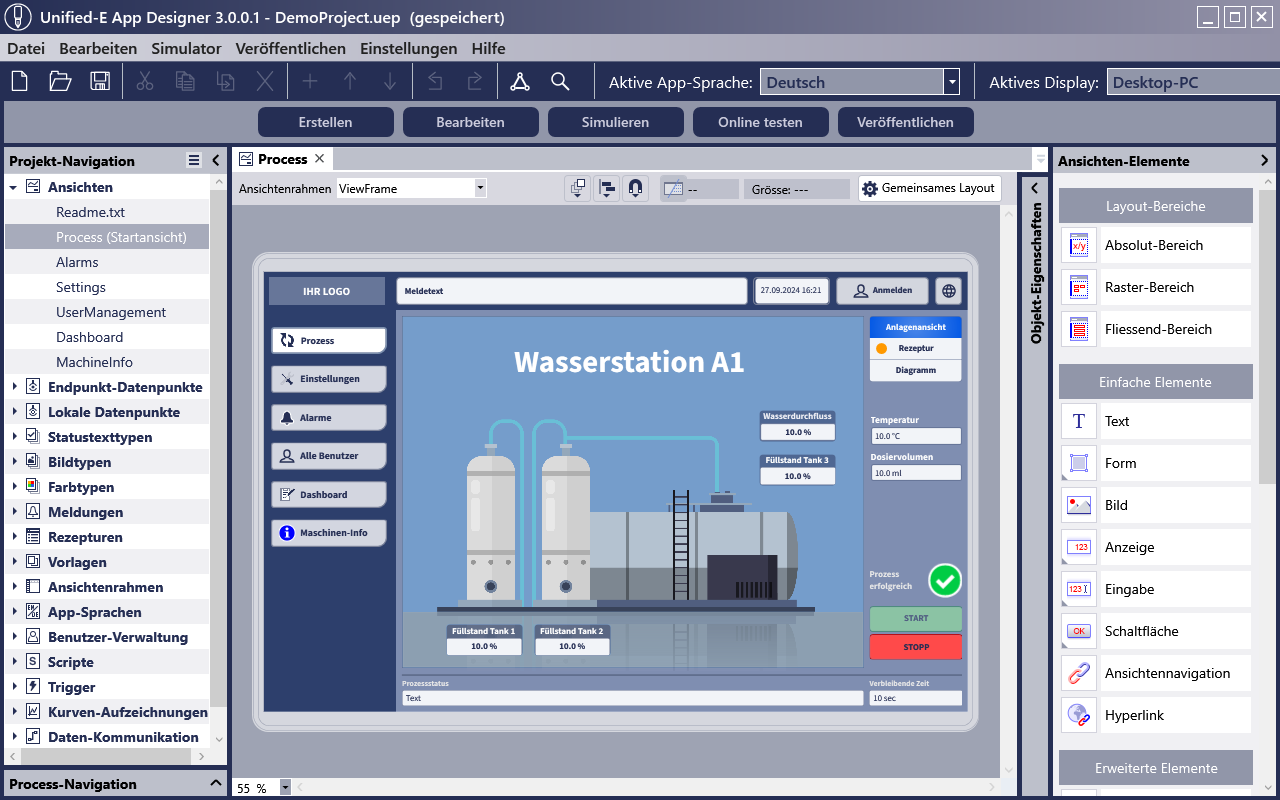

Die Konfiguration der Maschinenvisualisierung beginnt bei Unified-E im kostenlosen HMI-Editor Unified-E App Designer – dieser ist kostenlos ohne Lizenz verfügbar.
Entscheiden Sie sich für eine direkte Kommunikation zwischen Bediengerät und Endpunkt, müssen Sie lediglich die Unified-E Client Software auf dem Bediengerät installieren und die konfigurierte Bedien-App registrieren. Schon kann es losgehen! Die registrierte App ist für 48 Stunden ohne Lizenz vollständig nutzbar und damit kostenlos für Test- und Entwicklungszwecke.
Stationäre Maschinenbedienung - der Klassiker für HMI-Visualisierungen.
Unified-E für Windows oder Android HMI-Panels – Von Premium bis kosteneffizient
HMI-Visualisierungen von Unified-E laufen auf Windows Panel PCs aller Leistungsklassen. Zusätzlich werden Android HMI Panels unterstützt, die sich zunehmend in industriellen Anwendungen etablieren. Während HMI-Visualisierungen auf Windows Panels sehr vertraut sind, ermöglichen Android Panels eine kostengünstige Maschinensteuerung für ein HMI-System.
Fragen Sie uns für geeignete Panel- bzw. Hardware-Lieferanten.
Den Unified-E Client für den Panel PC, Computer oder Android-Panel können Sie hier herunterladen, je nach Plattform:
- Windows: Das Installationsprogramm des Unified-E Clients für Windows kann hier im Download-Bereich heruntergeladen werden.
- Android, nicht zertifiziert (AOSP): Die APK-Datei kann im Download-Bereich heruntergeladen werden und ist dann manuell auf dem Android-Gerät zu installieren.
- Android, Google-zertifiziert: Installieren Sie die Unified-E HMI App über Google Play.
Unified-E unterstützt auch das iOS-Betriebssystem von Apple, allerdings wird der Unified-E Client für iOS fast ausschliesslich für die Anwendungsfälle Smartphone Remote-Überwachtung und HMI-App für Android & iPhone verwendet.
Stationäres oder mobiles HMI – sicher im lokalen Netz
Neben stationären HMI-Systemen unterstützt Unified-E auch mobile HMI-Geräte und robuste Tablets mit Android- oder Windows-Betriebssystem. Mobile HMI-Geräte erfreuen sich zunehmender Beliebtheit, und der Markt bietet eine Vielzahl an Varianten.
Inzwischen gibt es mobile HMI-Geräte mit integrierten Safety-Funktionen, die aus Sicherheitsgründen für viele Bedienanwendungen erforderlich sind. Kontaktieren Sie uns für Empfehlungen zu geeigneten Hardware-Lieferanten.
Integrierte Kommunikationstreiber für SPS-Steuerungen und IT-Endpunkte
Die Kommunikationstreiber sind bei allen Unified-E Programmen bereits fest integriert.
Protokoll-Anbindungen für die Plattformen Windows, Android und iOS:
- OPC UA: Ermöglicht eine einfache Anbindung an viele Steuerungen, darunter B&R-, WAGO- oder Codesys-basierte Steuerungen.
- Modbus: Unterstützt zahlreiche Endpunkte in der industriellen Automatisierung.
- Siemens: Kompatibel mit allen gängigen S7-Steuerungen, einschließlich S7-200 Smart und Logo-Steuerung.
- Allen Bradley: Via Ethernet/IP werden Micro800-, CompactLogix- und ControlLogix-Steuerungen unterstützt.
Folgende weitere Protokoll-Anbindungen stehen für die Windows-Plattform zur Verfügung, das heisst, eine direkte Kommunikation zwischen Android- und iOS-Geräten ist mit diesen Kommunikationstreibern nicht möglich:
- Beckhoff: Twincat 2 und Twincat 3 werden unterstützt.
- SQL: Zugriff auf SQL-Datenbanken – sowohl lesend als auch schreibend.
- JSON / HTTP: Ermöglicht das Auslesen und Beschreiben ausgewählter Datenpunkte (Tags/Variablen) vom Webserver.
Unterbrechungsfreie Langzeit-Datenaufzeichnung für die Maschinenbedienung
Sollen Maschinendaten wie Meldungen, Diagramm- oder CSV-Aufzeichnungen auch nach dem Ausschalten des HMI-Bediengeräts weiterhin aufgezeichnet werden, ist der Unified-E App Manager als HMI-Server die ideale Lösung. Er wird auf einem Gateway-PC als Server installiert, sodass die Datenspeicherung von Rezepturen oder das Meldearchiv zentral auf dem Gateway-PC verwaltet werden.
Bei dieser Gateway-Kommunikation im lokalen Netzwerk arbeitet der App-Manager offline, d. h. die Kommunikation zwischen Bediengerät und Gateway-PC erfolgt ausschließlich innerhalb des lokalen Netzwerks. Der Unified-E Client auf dem Bediengerät greift dabei indirekt über den Unified-E App Manager auf die SPS-Steuerungen zu.
Die Datenaufzeichnungsfunktionen wie CSV-Aufzeichnungen oder das Meldearchiv stehen auch in der direkten Kommunikation zur Verfügung. Hier erfolgt die Speicherung lokal auf dem Bediengerät, z. B. einem Windows-Panel-PC – allerdings nur, solange das Bediengerät eingeschaltet ist.
Festpreis-Lizenzen – passend zu Ihren Anforderungen
Die Konfiguration Ihrer HMI-Visualisierung erfolgt komfortabel über den HMI-Editor Unified-E App Designer, der kostenlos im Download-Bereich verfügbar ist.
Unified-E ist als hardwaregebundene Festpreis-Lizenz für lokale Maschinen-HMIs (ohne Cloud-Dienste) erhältlich. Je nach Lizenztyp ist sie mit dem Gateway-PC oder Bediengerät verknüpft und bleibt über die gesamte Hardware-Lebensdauer gültig. Eine Ein Lizenz-Transfer auf ein anderes Bediengerät ist innerhalb der ersten 10 Jahre nach dem Erwerb 2x möglich.
Während der Lizenzlaufzeit erhalten Sie unbegrenzten Update-Support für die HMI-Software. Dadurch profitieren Sie dauerhaft von Verbesserungen und neuen Funktionen, und der Unified-E App Client bleibt auch nach einem Betriebssystem-Update funktionsfähig.
Für eine Maschinenbedienung im lokalen Netzwerk stehen Ihnen zwei Lizenztypen zur Verfügung:
- Direkt-Lizenz: Ideal, wenn HMI-Daten nur während des Betriebs des HMIs erfasst werden sollen, also ohne HMI-Server - zum Festpreis. Diese Lizenz wird im Unified-E Client aktiviert, während der Entwicklungsphase kann eine dort registrierte Bedien-App immer 48 Stunden vollumfänglich kostenlos verwendet werden. Für eine erneute Nutzung muss die Bedien-App erneut registriert werden.
- Basic-Lizenz: Optimal, wenn das Bediengerät im lokalen Netzwerk ist und Langzeit-Aufzeichnungen unterbrechungsfrei erfolgen sollen – zum Festpreis. Diese Lizenz wird im Unified-E App Manager aktiviert, für die Entwicklungsphase kann mit der kostenlosen Entwickler-Lizenz getestet werden.
Detaillierte Informationen zu den Lizenztypen und Preisen finden Sie unter Preise.
Warum Unified-E HMI-Software für Maschinenbedienungen?
- Intuitive HMI-Erstellung – Visualisierungen einfach mit dem Unified-E App Designer erstellen
- Flexible Geräte-Unterstützung – Windows Panel PCs & Android HMI Panels
- Direkte oder Gateway-Kommunikation – optional mit zentralem HMI-Server für unterbrechungsfreie Datenaufzeichnung
- Festpreis-Lizenzen – inklusive Update-Support
- Kostenlos für Entwickler – Lizenz erst für den Produktionsbetrieb erforderlich
Typische Einsatzbereiche
- Maschinensteuerung für den Maschinenbau – Intuitive Bedienung per Touchscreen
- Anlagenbau – Flexible Visualisierungslösungen für komplexe Industrieanlagen
- Überwachung in der Prozessautomation – Visualisierung und Kontrolle von Prozessdaten, z. B. in der Chemie- und Pharma-Industrie
- Energie-Management – Verbrauchsdaten & Lastprofile in Echtzeit visualisieren
- Verpackungs- & Produktionsmaschinen – Optimierung & Steuerung von Produktionsprozessen
