Der HMI-Server für gehobene Ansprüche
Der Einsatz des HMI-Servers Unified-E App Manager ist optional – wird jedoch bei folgenden Anwendungsfällen benötigt:
- Anlagenbedienung – wenn mehrere Bedienstationen gleichzeitig auf eine Anlage zugreifen sollen. Mit zentraler Datenhaltung für Meldearchive und Rezepturdatensätze.
- Remote-Überwachung via Smartphone – ermöglicht die Bedienung und Überwachung der Anlage über das Internet. Alarmmeldungen werden als Push-Benachrichtigungen direkt an das Smartphone gesendet.
- Maschinenbedienung – wenn eine unterbrechungsfreie CSV- oder Alarmaufzeichnung auch bei ausgeschaltetem HMI-Bediengerät erforderlich ist.
Der Unified-E App Manager läuft als Windows-Dienst im Hintergrund auf einem Standard-Windows-PC – auch ohne angemeldeten Benutzer. Da der App Manager Bediengeräte-Anfragen aus dem LAN oder Internet entgegennimmt, fungiert er als Gateway - man spricht hier von einer Gateway-Kommunikation.

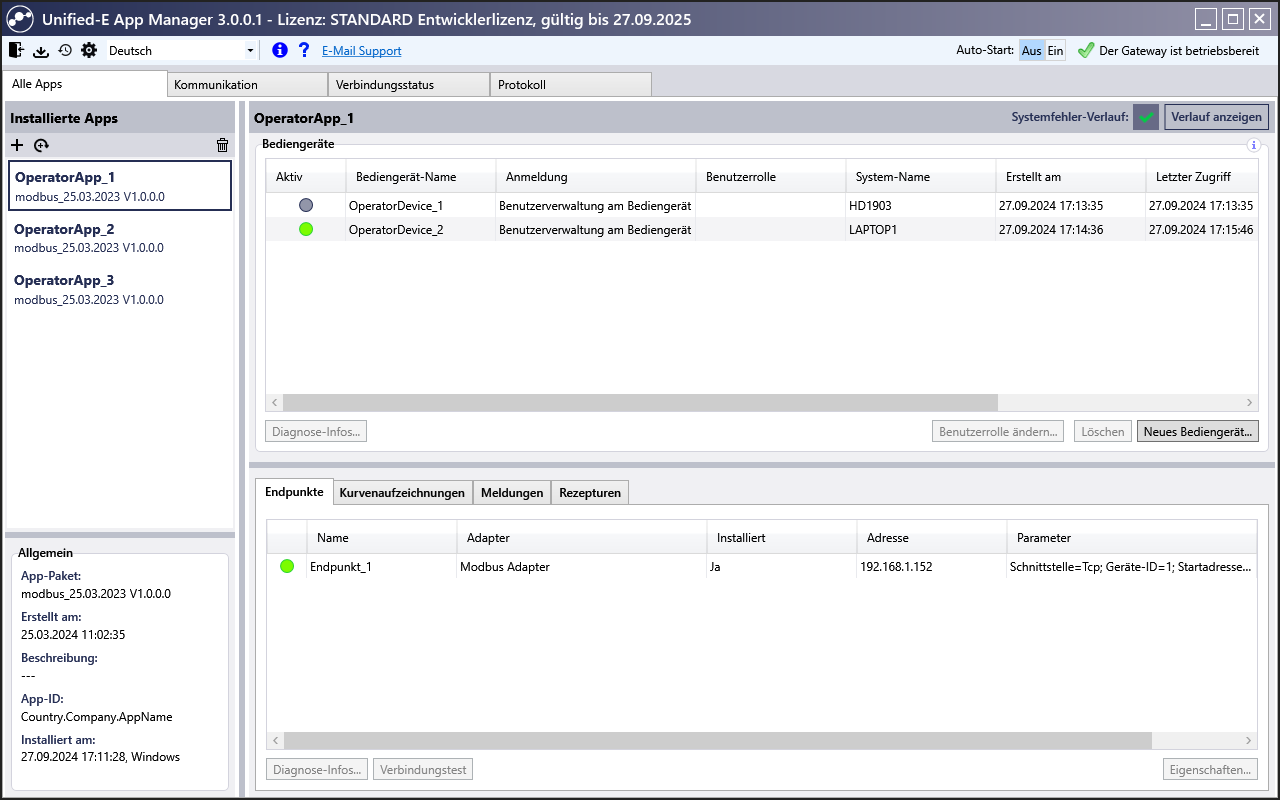

Im Unified-E App Manager können die registrierten Bedien-Apps und Bediengeräte sehr einfach verwaltet werden
Bedien-Apps und Bediengeräte effizient verwalten
Mit dem Unified-E App Manager lassen sich mehrere Bedien-Apps für unterschiedliche Anlagen gleichzeitig verwalten. Bediengeräte können registriert und einzelnen Apps zugeordnet werden – auch nach App-Aktualisierungen bleibt die Verbindung bestehen. Diagnosefunktionen zeigen Verbindungsfehler an, und Endpunkte lassen sich bei Bedarf manuell konfigurieren. HMI-Daten wie Meldungen werden dateibasiert gespeichert und lassen sich dadurch einfach sichern.
In nur 15 Minuten zur ersten HMI Visualisierung – mit der Schritt-für-Schritt-Anleitung!
Erste Schrittechevron_rightZentrale Funktionen
Normalerweise ist der Unified-E App Manager auf dem (Gateway-)PC auch dann aktiv, wenn gerade keine Bediengeräte aktiv bzw. eingeschaltet sind. So werden trotzdem Fehlermeldungen erfasst, Trigger-Aktionen ausgeführt, konfigurierte Datenpunkt-Verbindungen synchronisiert oder konfigurierte Kurven (Trend/-Diagramme) aufgezeichnet.
Alle gesammelten Daten aufgrund von Meldungen oder Kurvenaufzeichnungen werden zentral verwaltet. Dasselbe gilt für die Rezepturen: Die Rezeptur-Datensätze werden bei der Gateway-Kommunikation im Unified-E App Manager verwaltet, alle Bediengeräte verwenden daher auch bei der Hantierung mit Rezepturen dieselbe Datenbasis!
Alarm-Benachrichtigungen versenden
Bereits im Unified-E App Designer kann festgelegt werden, ob beim Auftreten einer Alarmmeldung Benachrichtigungen an registrierte Smartphones oder E-Mail-Empfänger gesendet werden sollen.
So werden Mitarbeitende bei kritischen Ereignissen sofort informiert und können – falls nötig – direkt remote in den Prozess eingreifen oder bei der Fehlerbehebung unterstützen.
Solche Alarme werden vom Unified-E App Manager überwacht und automatisch als Push-Benachrichtigung oder E-Mail versendet.
Sichere Kommunikation über das Internet einfach einrichten
Die Remote-Bedienung einer Anlage über das Internet lässt sich mit dem Unified-E App Manager besonders einfach umsetzen. Je nach Anlagenumgebung stehen dafür folgende Varianten der Gateway-Kommunikation zur Verfügung:
-
Firewall-freundliche Kommunikation:
Diese Methode minimiert den Konfigurationsaufwand für die Remote-Bedienung. Der Unified-E App Manager muss keine eingehenden IP-Verbindungen akzeptieren – somit sind keine Anpassungen an Firewall oder Router erforderlich. Die Verbindung erfolgt über den ServiceBus Relay-Dienst von Microsoft Azure. -
Direkte Internet-Kommunikation:
In diesem Modus fungiert der App Manager als HTTP-Server und empfängt Anfragen direkt vom Bediengerät. Das SSL-Zertifikat wird automatisch erneuert, und die Bediengeräte überprüfen dessen Gültigkeit über einen Unified-E Onlinedienst. Für diese Variante ist eine Portweiterleitung im Router erforderlich – optional unterstützt durch UPNP zur automatischen Einrichtung. Gegebenenfalls sind zusätzliche Firewall-Freigaben notwendig.
Bedienung über den HMI-Server einrichten
Wenn der Unified-E App Manager als Server eingesetzt wird, verläuft der Weg von der Erstellung einer Bedien-App bis zur Inbetriebnahme auf dem Bediengerät wie folgt:
- Erstellung der Bedien-App (HMI-Visualisierung) im Unified‑E App Designer. Per Klick auf 'Veröffentlichen' wird eine App-Paketdatei generiert.
- Die App-Paketdatei wird im Unified‑E App Manager installiert.
- Das Bediengerät registriert sich einmalig über den Unified‑E Client beim Unified‑E App Manager für die gewünschte Bedien-App – und schon kann die Bedienung starten!
Die Registrierung muss vom Administrator im Unified‑E App Manager freigegeben werden. Mobile Geräte wie Smartphones und Tablets können sich ganz einfach per QR-Code registrieren.
Nach der erfolgreichen Registrierung kann die App beliebig oft im Unified‑E Client geöffnet werden – ohne erneutes QR-Scannen.
Wird die App im App Manager aktualisiert, erhalten alle registrierten Geräte die neue Version automatisch. Bei Geräten ohne Kamera, z. B. Windows-PCs, erfolgt die Registrierung manuell.
